三维激光扫描仪

参考价: 面议

店铺:上海华测导航技术公司

地址:上海上海

联系人:

联系电话:021-51508100

收藏浏览量:1691 评价

分享到：

产品介绍

会员评价(0)

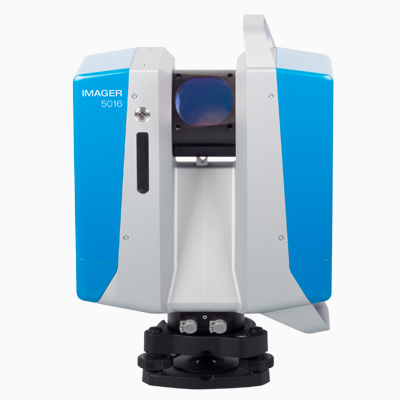

Z+F 5016三维激光扫描仪

新一代Z+F IMAGER^® 5016三维激光扫描仪，将易携轻量化的设计和体现高水平的激光扫描技术相结合，达到了全新高度。新的相位式激光扫描仪集成了HDR相机、内置闪光灯和定位定姿系统，其部分模块已在前代产品5010C、5010X中得到应用。并且各模块都有相当的改进，以适配全新的设计，只为带来更优质的扫描结果和更具效率的工作流。

移动测绘事业部介绍咨询客服

特点

Product features

上海华测Z+F 5016三维激光扫描仪,全新高度,效率提高,相位式激光扫描仪,华测导航

上海华测Z+F 5016三维激光扫描仪,体积减小,方便易携,相位式激光扫描仪,华测导航

上海华测Z+F 5016三维激光扫描仪,全新UI界面,更加人性化,相位式激光扫描仪,华测导航

参　数

Parameter咨询参数

项目	内容	指标
激光系统	激光等级	1
	光束直径 / 发散度	3.5 mm @ 1m / 0.3 mrad (1/e2, half angle)
	测距	约0.3 m ... 365 m / 1 ft ... 1,220 ft
	距离分辨率	0.1 mm / 0.0038 inch
	测点速率	最大约 110万点/秒
	线性误差	≤ 1 mm + 10ppm/m
	测距噪声	黑14%	灰37%	白80%
	测距噪声, 10 m	0.30 mm rms	0.25 mm rms	0.20 mm rms
	测距噪声, 25 m	0.39 mm rms	0.28 mm rms	0.25 mm rms
	测距噪声, 50 m	0.8 mm rms	0.5 mm rms	0.3 mm rms
	测距噪声, 100 m	2.6 mm rms	1.1 mm rms	0.7 mm rms
	测距噪声, 200 m	9.6 mm rms	3.6 mm rms	1.7 mm rms
	温度漂移	可忽略
反射单元	反射系统	全封闭旋转镜头，内置HDR相机及LED闪光灯
	垂直视野	320°
	水平视野	360°
	垂直角分辨率	0.00026°
	水平角分辨率	0.00018°
	垂直精度	0.004°
	水平精度	0.004°
	旋转速度	最大 55 rps (3,280 rpm)
其他	动态水平补偿	分辨率: 0.001°
		测量范围: +/- 0.5°
		精度: < 0.004°
	激光垂准	激光等级: 2
		垂准精度: 0.5 mm/1m
		光斑直径: < 1.5 mm at 1.5 m
	水准显示	屏幕或 Z+F LaserControl® Scout显示电子水准
	WiFi连接	802.11 a/n/g 标准, 双波段, 可达240 MBits/s
	以太网连接	1GB 以太网(扫描仪接口)
	数据存储	内置128 GB SATA, 扩展64 GB SD闪存
	内置控制面板	5.7“ 多点触摸屏，彩色显示，可浏览扫描数据及照片，量测及导航
	接口	Micro D-Sub connector for external T-Cam and synchronization purposes(PPS pulse, odometer, line sync)
电源	输入电压	24 V DC (scanner)，100 – 240 V AC / 12 - 24 V DC (power unit)
	耗电	45 W (scanning) / ~ 75 W (scanning and battery charging)
	工作时长	4h
工作环境	操作温度	-10 °C … +45 °C
	存储温度	-20 °C ... +50 °C
	光线条件	强日光或黑暗条件均可
	湿度	无冷凝
	防护等级	IP 54
尺寸和重量	扫描仪	150 x 258 x 328 mm，6.8 kg
	电池	150 x 80 x 45 mm，0.5 kg
	充电器	35 x 67 x 167 mm，0.54 kg
传感器	HDR相机	8000万像素
	集成	气压计，加速度传感器，陀螺仪，电子罗盘，GPS
	GPS接收	L1 (1575,42 MHz)，56 channels
	GPS平面精度	2.5 m (autonomic)，2.0 m (SBAS)，<1.0 m (PPP Precise Point Positioning with WAAS)

本公司产品技术参数及配置如有变更，恕不另行通知。
